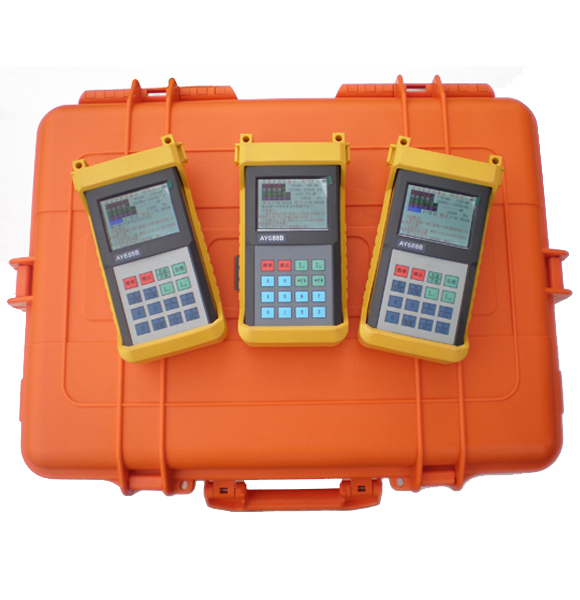

萬能迪WND-AY688B埋地管道防腐層絕緣電阻測量儀

    （變頻選頻法）

    1、符合《中華人民共和國石油天然氣行業標準》

    2、標準號：《SY/T5918-2007》

    3、該產品硬件、軟件已作重大改進。計算軟件已注冊在儀表中

    特點：

    1、采用DDS數字頻率合成鎖相技術、頻段不分檔、連續可調、分辨率1Hz;

    2、微處理器控制、采用3.5英寸陽光下可視的彩色圖形液晶顯示屏、中文菜單顯示;

    3、（選配項）接收機內置GPS定位系統、發射機和接收機之間采用SIM/900M/1800M全球通移動通信、在測量中可以任意操作遠端發射機的功能；交直流電源；

    4、發射機的輸出功率0～45W可調，輸出電流3A，檢測信號傳輸距離最遠20km;

    5、接收機靈敏度-110dB(2.45uV)～+50dB(250V)；

    （注：以上第3條為選配項，由用戶指定）

   2、發射機的主要技術指標

    2.1、輸出頻率范圍： 200 Hz ～ 1000kHz

    2.2、頻率分辨率 ： 1Hz ，連續可調200Hz ～ 1000kHz

    2.3、輸出電平范圍： -60dB ～ ＋25dB（手持式） 連續可調，

    2.4、輸出電平誤差： ±0.5 dB

    2.5、電平分辨率： 0.1dB

    2.6、輸 出 阻 抗： 0Ω ±10%

    2.7、電  源（內置電池）： 直流12V/7Ah （手持式）

    2.8、環境溫度： －30℃ ～ ＋40℃

    2.9、外形尺寸： 190×100×50  mm（手持式）

    2.10、重量： 1.1 kg

   3、接收機的功能

    3.1、具有自動測量功能，可以自動收索管道上的頻譜來分析判斷管道上的干擾信號。

    3.2、具有自動校準扣除誤差功能，不需人工干預。

    3.3、具有監測電源提示、電壓過低自動停機功能。

    3.4、（選配項）具有SIM/900M/1800M全球通移動通信功能，彩色圖形液晶顯示屏；中文菜單、在測量中，可對遠端的發射機進行任何功能的操作；具有存儲功能（1000組數據，包括記錄號、各頻率的dB值、點距、GPS數據）。

   4、接收機的主要技術指標

    4.1、測量頻率范圍： 200Hz ～ 1000kHz

    4.2、分辨率： 1Hz ，連續可調200Hz ～ 1000kHz

    4.3、測量電平范圍： +50dB(250V) ～ -110dB(2.45uV)，自動測量

    4.4、測量電平誤差： ±0.5 dB

    4.5、電平分辨率： 0.1dB

    4.6、輸 入 阻 抗： ＞10kΩ

    4.7、電 源： 內置電池  7.6V ，連續工作時間：≥8小時

    4.8、環境溫度:  －30℃ ～ ＋40℃

    4.9、外形尺寸： 190×100×50  mm （單儀器）

    4.10、重量： 約0.85 kg （單儀器）

    4.11、外包裝尺寸: 456×372×185 mm
